宝鸿模具

工程与开发

面向制造的设计（DFM）

我们可以在报价阶段为客户提供产品设计检查服务，指出产品在模具加工及注塑成型时可能会出现的问题。我们为客户在产品装配、开模可行性及可制造性方面提供专业的工程建议，如塑胶材料的选择和产品结构设计。

这有助于减少制造过程中的预期障碍。

CAD/CAM产品和模具图纸

我们接受来自Unigraphics, SolidWorks, ProE 及AutoCAD软件的2D和3D图纸或者以Parasolid X_T 或STP格式生成的图档。我们用 Unigraphics NX软件生成零件图，产品图及模具图,并以Parasolid X_T 或 STP 及DWG的格式与客户共享。

模流分析

我们配备了Moldflow和Moldex3D软件，用于模流分析，以便在最终确认产品和模图之前消除潜在问题。

数据隐私

我们重视与客户的业务合作关系，保护客户的信息和数据安全并视之与我们自己的一样重要。我们有严格的工作实践和程序来确保这些信息和数据得到妥当处理

宝鸿的工程师与跨职能团队合作，与模具加工车间、注塑车间，装配车间及工程部门的技术人员一起审核客户要求、特殊要求和历史记录，以优化模具设计。

我们利用CAE模流分析优化冷却、填充和浇口设计。我们的经验和创新理念造就了高效稳定的精密生产模具。

创新概念
高效生产
随形冷却
可行性研究
质量稳定

精密模具

我们的精密模具部门专注于为高量产的精密和复杂零部件设计制造高度可靠的注塑模具。

凭借我们在精密模具制造、双色和多物料成型、以及包胶成型和金属套啤成型方面的技术和经验积累，宝鸿具备制造高精度以及复杂结构注塑模具的能力，以满足客户苛刻的注塑成型需求。

我们制造的所有模具都是基于客户的要求和我们的创新。宝鸿为客户提供高度可靠的量产模具

我们关注从设计到量产的所有步骤和细节，我们总是检查如何可以做到更好。

我们制造的模具生产效率高，易于维护，能非常完美的实现客户的期望。

大型复杂模具

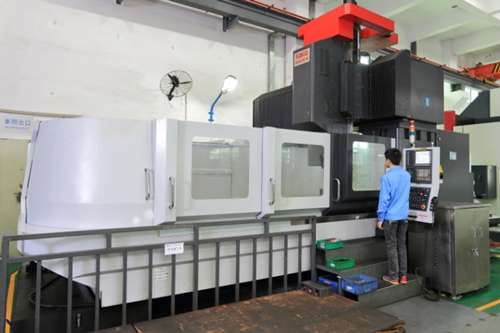

我们的模具部门配备了90多台先进的加工和检测设备，包括多台大型龙门加工中心和双头火花机，以及大型三坐标检测仪。

我们能够为诸如门板/中控台/保险杠等大型零部件设计制造大型注塑模具，我们最大可以制作重达40吨的模具。

宝鸿拥有4台飞模机和翻模机，最大的200吨，可以实现高效的模具装配工作并保护员工安全。

主要模具加工设备

模具制造设备清单
测量设备清单

设备名称		类型	初始	量	主轴转速	X、Y、Z位置	加工精度
CNC	Sodick 沙迪克	HS430L	JAPAN	3	40000RPM	X:420 Y:300 Z:150	0.005
	Sodick 沙迪克	JS80	JAPAN	1	15000RPM	X:600 Y:400 Z:250	0.01
	MoriSeiki 森精	NV-6000DCG	JAPAN	2	20000RPM	X:600 Y:400 Z:250	0.01
		NV-5000DCG	JAPAN	1	20000RPM	X:600 Y:400 Z:250	0.01
		NV-4000DCG	JAPAN	3	20000RPM	X:900 Y:600 Z:450	0.01
	Makino 牧野	F5	JAPAN	2	20000RPM	X:900 Y:600 Z:450	0.01
	Makino 牧野	F3	JAPAN	2	20000RPM	X:600 Y:400 Z:250	0.01
	Leadyang 立扬	KAFO 3127	TAIWAN	2	8000RPM	X:3100 Y:2700 Z:900	0.02
		LY-D 2016	TAIWAN	1	6000RPM	X:2000 Y:1600 Z:900	0.02
		KAFO 2616	TAIWAN	2	6000RPM	X:2600 Y:1600 Z:900	0.02
	Horizontal Deep Hole Drilling	DHD3015-15M	H.K	1	6000RPM	X:3000 Y:1500 Z:1500	0.15
	Horizontal Deep Hole Drilling	DHD1007-10S	H.K	1	6000RPM	X:1200 Y:700 Z:550	0.15
	Vertical Machining Centre	VMM-137	TAIWAN	2	8000RPM	X:1500 Y:800 Z:550	0.02
	Vertical Machining Centre	VMM-1060	TAIWAN	1	8000RPM	X:1000 Y:600 Z:550	0.02
EDM	Sodick 沙迪克	AM30LS	JAPAN	10	/	X:350 Y:300 Z:150	0.005
		AG80	JAPAN	1	/	X:850 Y:500 Z:350	0.005
		AG60	JAPAN	1	/	X:600 Y:450 Z:300	0.005
	TOPEDM 台湾台一	PNC3015	TAIWAN	1	/	X:3500 Y:1500 Z:750	0.02
		PNC1680	TAIWAN	2	/	X:1600 Y:800 Z:550	0.02
					Machining Precision
EDM WIRE CUT	Sodick 沙迪克	AQ360L	JAPAN	3	0.005
	TOPEDW 台湾台一	DK7710	TAIWAN	2	0.02
		DK7763ZF	TAIWAN	1	0.02
		DK7750ZB	TAIWAN	4	0.02
		DK7732ZF	TAIWAN	1	0.02
Milling Machine		YSM-16SS	TAIWAN	9	0.02
Milling Machine		JONT-3VA	TAIWAN	6	0.02
Grinding Machine	KGS-168M	JAPAN GOTEN 日本冈本		5	0.005
	PFG-306AH	TAIWAN KENT 台湾建德		2	0.005
	KGS-250M	TAIWAN KENT 台湾建德		8	0.005
	KGS-510AHD	TAIWAN KENT 台湾建德		1	0.005
Radial Drilling Machine	Z3050X16	CHINA		4	0.005
Radial Drilling Machine	TPR-C920A	TAIWAN		1	0.005
Lathe	CY-L1640G	CHINA		4	0.02
Lathe	C6240A1/1000	CHINA		1	0.02
Vertical Fitting Mold Machine	AQUAmate 适意	LS-160-1612	CHINA	1	/
Vertical Fitting Mold Machine	AQUAmate 适意	LS-200	CHINA	1	/
Horizontal Fitting Mold Machine	AQUAmate 适意	WS-70	CHINA	2	/
Turning Machine	AQUAmate 适意	MF-20	CHINA	1	/

No.	Name	Specification	Measuring No.	Supplier	Management No.	Use Department	Precision mm
1	3D Measuring Instrument	12001000800（mm）	A060600601	SEREIN	CMM-01	Inspection Center	0.002
2	3D Measuring Instrument （contact-type）	600800600（mm）	42110120	SEREIN	C-01	Measuring Center	0.002
3	3D Measuring Instrument	460500420（mm）	6010061	TESA	CMM-02	Inspection Center	0.002
4	3D Measuring Instrument	460500420（mm）	6010061	TESA	CMM-02	Inspection Center	0.002
5	3D Measuring Instrument	460500420（mm）	6010061	TESA	CMM-02	Inspection Center	0.002
6	2D Measuring Instrument	400300150 (mm)	1106041	Easson	PJ-01	Inspection Center	0.002
7	2D Measuring Instrument	400300100 (mm)	051144	SEREIN	PJ-02	Inspection Center	0.002
8	2D Measuring Instrument	400*300 (mm)	1105048	Easson	T-02	Measuring Center	0.002
9	2D Measuring Instrument	300*200（mm）	051144	Easson	T-01	Measuring Center	0.002
10	Portable Durometer	LX-ACC7	05117	Qianzhou Wuxi	J-01	Measuring Center	0.002
11	Desktop Durometer	1508024 (mm)	0609846	Dahao Instrument	YJ-01	Inspection Center	0.002
12	Hight Gauge	0-600 (mm)	31174	Teng Xing	D-01	Measuring Center	0.005
13	Hight Gauge	0-600 (mm)	15494	SONY	D-02	Measuring Center	0.005
14	Hight Gauge	0-600 (mm)	HG070900B0074	SEREIN	D-03	Measuring Center	±2 (HRC)
15	Hight Gauge	0-600 (mm)	03000789	Mitutoyo	HG-01	Inspection Center	±2 (HRC)

模具测试与验收

宝鸿的试模部拥有经验丰富的调机技术人员，
在走模前严格测试并验证每套模具。

试模部配备了多台50吨至800吨注塑机，
所有注塑机都配备了机械手。
